Modularni transportni sistemi v intralogistiki
Zanesljiva povezljivost za sodobno transportno tehnologijo
Priklop. Zagon. Premik.
Transportni sistemi v sodobni intralogistiki so vse pogosteje zasnovani modularno, podatkovno usmerjeno in razširljivo. Pravilno zasnovana arhitektura ožičenja – centralizirana ali decentralizirana – ima ključen vpliv na zahtevnost montaže, prilagodljivost sistema in dolgoročno obratovalno učinkovitost. LAPP zagotavlja celovite rešitve za prenos energije in podatkov v modularnih transportnih sistemih, od klasičnih konceptov s stikalnimi omarami do napredne decentralizirane arhitekture vzdolž transportne linije.
Ne glede na izbrano zasnovo je jasno: povezljivost določa zmogljivost sistema. Spoznajte, kako LAPP omogoča razširljive, učinkovite in dolgoročno varne transportne rešitve.
Preobrazba intralogistike: Zakaj ožičenje postaja ključna tehnologija
Transporterji predstavljajo hrbtenico sodobnih intralogističnih sistemov. V distribucijskih centrih, avtomatiziranih skladiščih ali na letališčih morajo modularni transportni sistemi delovati zanesljivo, prilagodljivo in stroškovno učinkovito.
Z vse večjo modularizacijo se vzporedno zaostrujejo tudi zahteve glede ožičenja v intralogistiki:
- višje taktne hitrosti
- prilagoditve postavitve sistema
- krajši projektni in zagonski roki
- neprekinjeno delovanje 24/7
- višje količine prenašanih podatkov
LAPP povezuje vse ključne elemente vaše transportne tehnike – od oskrbe z energijo do signalne in podatkovne povezave.

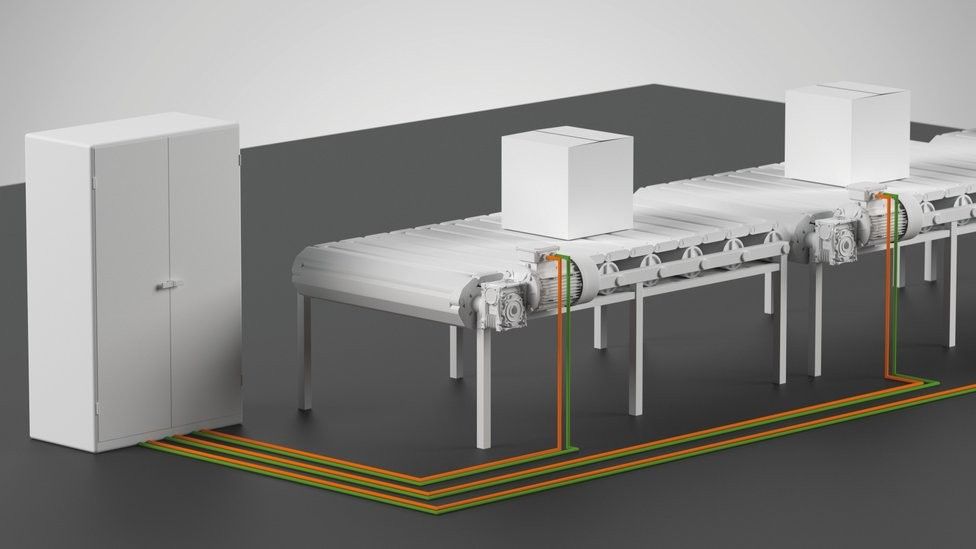

Centralizirano ožičenje v transportnih sistemih
Pri centraliziranem ožičenju se krmilna tehnika, frekvenčni pretvorniki in distribucija energije v večini primerov nahajajo v stikalni omari ali neposredno ob transportni napravi. Od tam se napajajo motorji, senzorji in aktuatorji celotnega sistema.
Tipične značilnosti centralizirane arhitekture
Z naraščajočo kompleksnostjo sistema se lahko pojavijo:
Centralizirano ožičenje ostaja smiselna izbira za manj kompleksne, stabilne in manj dinamične sistemske zasnove. |
 |
Decentralizirano ožičenje: Arhitektura za modularno transportno tehnologijo
Decentralizirana arhitektura transportnih sistemov vključuje distribucijo energije, pogonsko tehniko in komunikacijo neposredno vzdolž transportne linije. Komponente, kot so I/O moduli ali frekvenčni pretvorniki, so nameščene neposredno ob procesnih enotah.
Takšna zasnova je posebej primerna za modularne transportne sisteme z razpršenimi osmi in prilagodljivimi postavitvami.
Prednosti decentralnega ožičenja
- krajše kabelske razdalje
- hitrejša montaža s Plug-and-Play rešitvami
- boljša elektromagnetna združljivost (EMC) zaradi kratkih motornih povezav
- visoka možnost razširitve sistema
- jasna struktura vzdolž linije
Decentralizirani koncepti predstavljajo temelj za ekonomsko in tehnično razširljivo intralogistiko.
Prihodnost zahteva prilagodljivost: Pametni koncepti za decentralizirano ožičenje

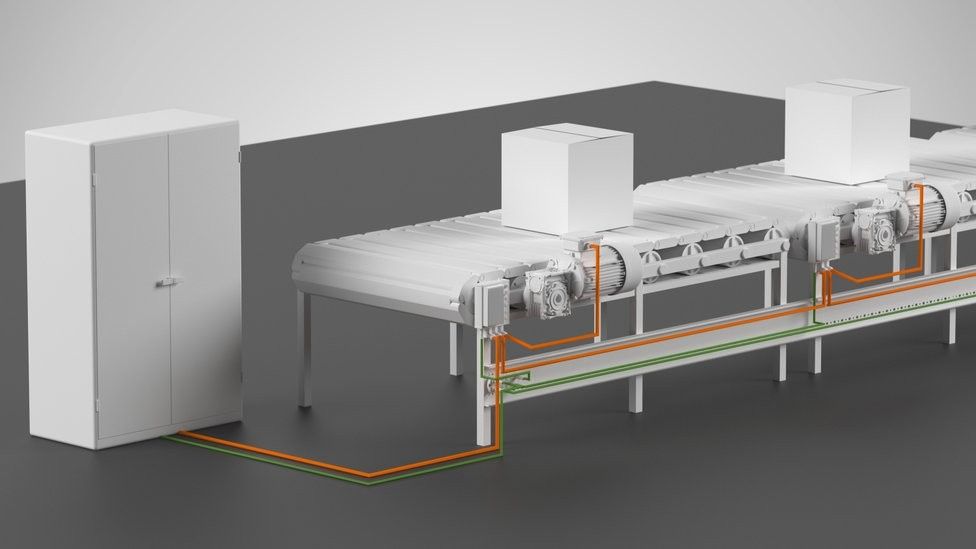

Topologija linije |
|
Pri topologiji linije se energija in komunikacija zaporedno vodita od modula do modula. Vsak transportni segment je vključen v neprekinjeno strukturo brez potrebe po vračanju kablov v centralni razdelilnik. Takšna arhitektura zmanjša število vzporednih kabelskih poti in poenostavi ločevanje med energetskim in krmilnim nivojem. Posebej primerna je za modularne sisteme z visokim številom prilagoditev in sprememb. Ključne prednosti:
|
 |

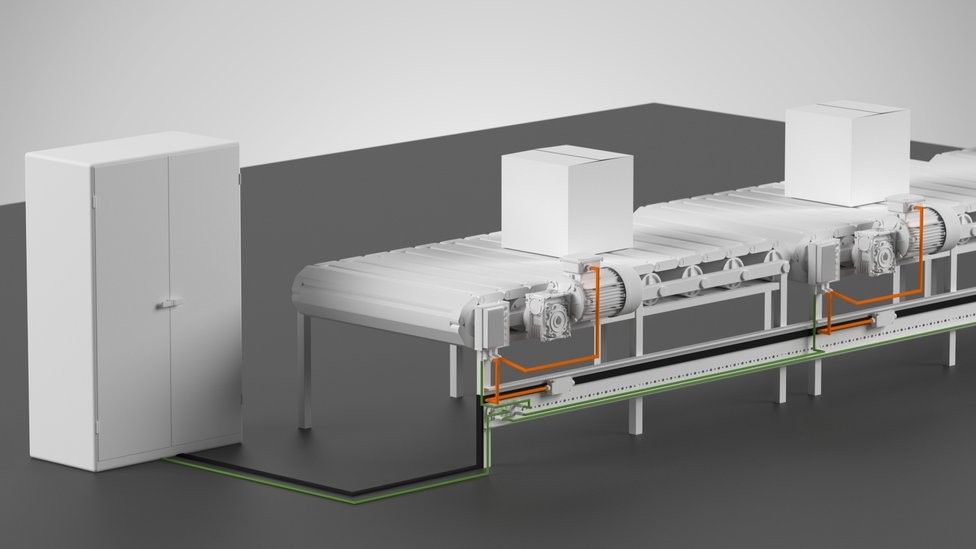

Topologija obroča
|
Topologija obroč omogoča segmentirano distribucijo energije in signalov vzdolž transportne linije. Moduli so povezani prek jasno definiranih priključnih točk, kar omogoča razmejitev posameznih transportnih con. V primerjavi s čisto linijsko zasnovo obročna topologija omogoča boljšo ločitev energetskih poti in servisnih območij, zato je posebej primerna za sisteme z visoko zahtevo po vzdrževanju. Prednosti
|
 |

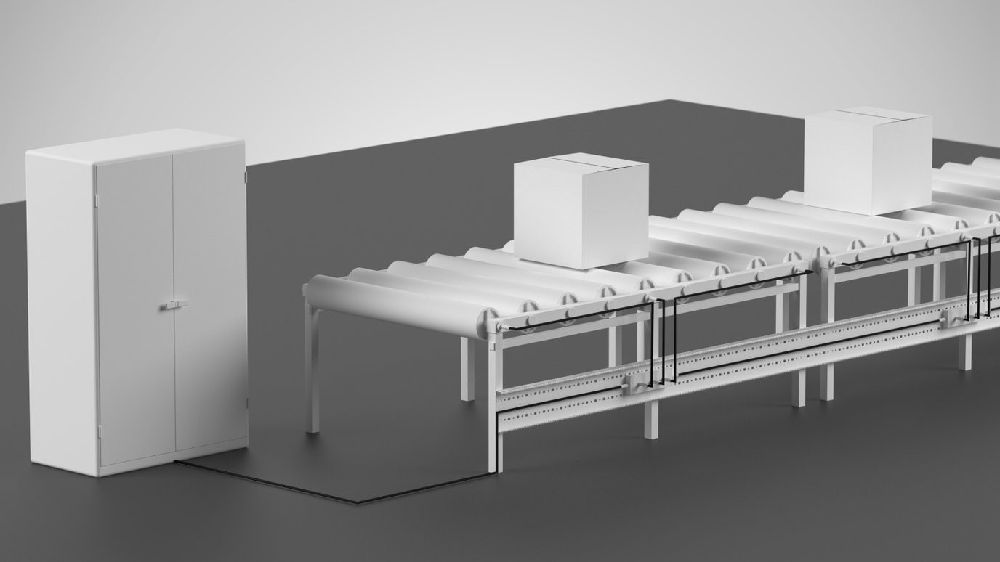

Motorizirani valji
|
Motorizirani valji (MDR – Motor Driven Roller) vključujejo električni pogon neposredno v transportnem valju. S tem odpadejo centralni pogonski sklopi, menjalniki in mehanske povezave. Vsaka transportna cona se krmili ločeno, kar zmanjša mehansko kompleksnost in omogoča natančnejše ter energetsko učinkovitejše delovanje. Prednosti
|
 |

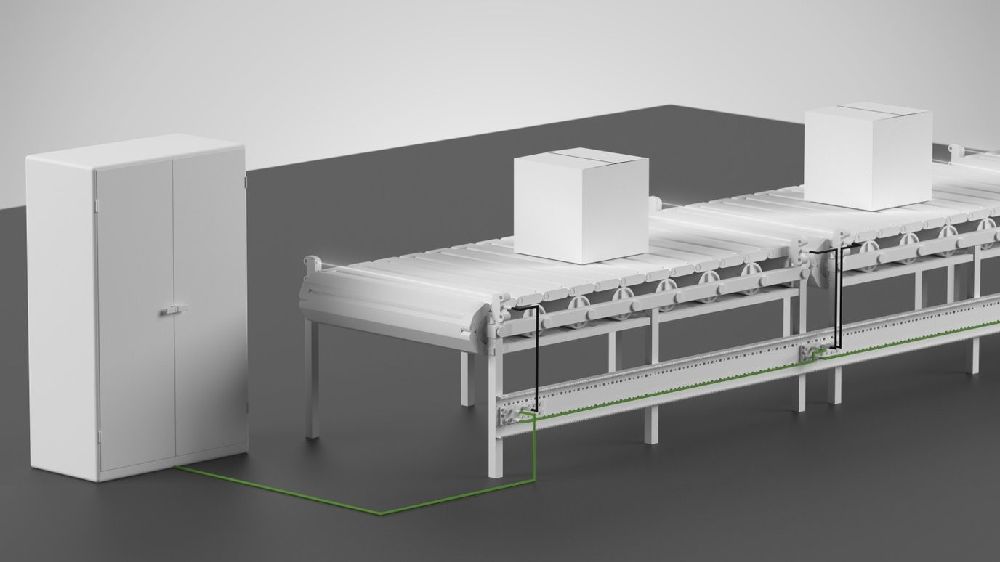

Industrijska podatkovna komunikacija
|
Sodobni transportni sistemi so močno povezani. Senzorji, pogoni, varnostne komponente in krmilni sistemi neprekinjeno izmenjujejo podatke preko industrijskih omrežij. Nestabilna podatkovna infrastruktura lahko hitro povzroči izpade ali zaustavitve procesa. Premišljena omrežna zasnova zato povečuje razpoložljivost sistema, izboljšuje diagnostiko in preglednost ter omogoča napovedno vzdrževanje. Prednosti
|
 |
Povezovalna tehnologija za transportne sisteme
LAPP podpira proizvajalce in upravljavce transportnih sistemov pri uvajanju centraliziranih in decentraliziranih konceptov ožičenja v intralogistiki.
Naš portfelj vključuje:
- energetske in krmilne kable
- industrijske podatkovne kable
- industrijske konektorje
- konfekcionirane Plug-and-Play rešitve
- sisteme za zaščito in označevanje kablov
Celovite sistemske rešitve LAPP skrajšajo čas montaže, povečajo razpoložljivost naprav in omogočajo dolgoročno razširljivost sistema.
Najpogostejša vprašanja
1. Kakšna je razlika med centraliziranim in decentraliziranim ožičenjem?
Razlika med centraliziranim in decentraliziranim ožičenjem je v načinu, kako sta v transportnem sistemu organizirana prenos energije in podatkov.
Pri centraliziranem ožičenju se krmilni sistemi, frekvenčni pretvorniki in distribucija energije večinoma nahajajo v stikalni omari. Motorji, senzorji in aktuatorji se od tam napajajo preko daljših kabelskih povezav.
Pri decentraliziranem ožičenju so energijski razdelilniki, I/O moduli in pogonske komponente nameščeni neposredno vzdolž transportne linije. Prenos energije in podatkov poteka segmentirano, po posameznih modulih oziroma conah.
Decentralizirane arhitekture so še posebej primerne za modularne transportne sisteme, kjer sta ključnega pomena visoka razširljivost in prilagodljivost postavitve.
2. Kdaj je decentralizirana arhitektura najbolj smiselna?
Decentralizirano ožičenje je še posebej smiselno v primerih, ko so transportni sistemi modularno zasnovani ter se pogosto razširjajo ali prilagajajo.
Tipična področja uporabe:
- transport kosovnega blaga in paketov
- distribucijski centri
- avtomatizirana skladišča
- sistemi s consko zasnovanim krmiljenjem
Decentralizirano ožičenje skrajšuje kabelske poti, poenostavlja namestitev in omogoča jasno segmentacijo sistema. Posledično so nadgradnje hitrejše in učinkovitejše, vzdrževalna dela pa je mogoče izvajati bolj ciljno in z manj vpliva na delovanje celotnega sistema.
3. Kaj pomeni topologija linije pri modularnih transportnih sistemih?
Topologija linije je zasnova ožičenja, pri kateri so transportni moduli povezani zaporedno – od enote do enote. Prenos energije in podatkov poteka vzdolž celotne transportne linije. Za razliko od zvezdne topologije tukaj ni centralnega glavnega voda. Namesto tega se vzpostavi modularna verižna struktura.
Topologija linije je še posebej primerna za:
- transportne module na osnovi MDR (pogonski motorni valji)
- sisteme s consko zasnovanim krmiljenjem
- razširljive postavitve transportnih sistemov
Omogoča manj zahtevno namestitev ter podpira jasno segmentirano strukturo znotraj transportnega sistema.
4. Kaj je topologija obroča v transportni tehniki?
Topologija obroča omogoča strukturirano porazdelitev energije in signalov z jasno opredeljenimi priključnimi točkami med posameznimi transportnimi moduli.
Pogosto se uporablja, kadar:
- je potrebna enostavna zamenljivost modulov
- je v ospredju enostavno vzdrževanje
- želimo zmanjšati kompleksnost ožičenja
Zaradi jasne ločitve med moduli je mogoče posamezne segmente ciljno vzdrževati ali zamenjati, ne da bi to vplivalo na delovanje celotnega sistema.
5. Kaj so motorizirani valji (MDR)?
Motorizirani valji (MDR – Motor Driven Roller) so transportni valji z integriranim elektromotorjem. Pogon je vgrajen neposredno v valj, zato odpade potreba po zunanjih menjalnikih ali centralnih pogonskih enotah.
MDR sistemi omogočajo:
- consko zasnovano krmiljenje
- energijsko učinkovit način delovanja
- zmanjšano mehansko kompleksnost
- enostavno modularno razširitev
V modularnih transportnih sistemih se MDR pogosto uporabljajo v kombinaciji z decentraliziranim ožičenjem, saj je mogoče vsako cono napajati in krmiliti ločeno.
6. Katere zahteve veljajo za ožičenje MDR sistemov?
Ožičenje transportnih sistemov, ki temeljijo na MDR, mora izpolnjevati več tehničnih zahtev:
- kompaktna zasnova pri omejenem prostoru vgradnje
- ožičenje pogonov z visoko odpornostjo na elektromagnetne motnje (EMC)
- segmentirana oskrba z energijo
- robustne konektorske povezave
- zanesljiva podatkovna komunikacija za consko zasnovano krmiljenje
Kratki, opleteni motorski kabli izboljšujejo elektromagnetno združljivost in povečujejo obratovalno zanesljivost sistema.
7. Kakšno vlogo ima industrijska podatkovna komunikacija v intralogistiki?
Sodobni transportni sistemi temeljijo na podatkih. Senzorji, pogoni in krmilni sistemi neprekinjeno komunicirajo prek industrijskih omrežij.
Industrijska podatkovna komunikacija mora:
- omogočati delovanje v realnem času
- zagotavljati odpornost na elektromagnetne motnje (EMC)
- vzdržati mehanske obremenitve
- biti združljiva s standardi, kot je PROFINET
Zanesljiva Ethernet ali Fieldbus infrastruktura je ključnega pomena za razpoložljivost sistemov in varnost procesov v intralogistiki.
8. Kateri dejavniki vplivajo na izbiro ustrezne arhitekture ožičenja?
Izbira med centraliziranim in decentraliziranim ožičenjem je odvisna od več dejavnikov:
- stopnja modularnosti sistema
- načrtovane razširitve
- strategija vzdrževanja
- zahteve glede elektromagnetne združljivosti (EMC)
- čas namestitve
- energijske potrebe pogonov
Celovit pristop k načrtovanju prenosa energije in podatkov je ključen za dolgoročno ekonomsko učinkovitost in razširljivost transportnega sistema.
