EMC zaščiteni kabli, vodniki in sistemi

Zakaj je zaščita pred elektromagnetnimi motnjami pomembna?

Kjerkoli se za prenos energije uporabljajo električni motorji, stikala, kabli in vodniki, ti povzročajo elektromagnetne motnje. Elektromagnetno sevanje lahko ima negativen vpliv na podatkovne kable, senzorje in podobno opremo. Z drugimi besedami, to pomeni, da se morate, na vseh območjih, ki so nagnjena k motnjam, zanašati na napajalne, krmilne ali podatkovne kable z elektromagnetno zaščito, saj lahko ima tisto, kar morda povzroča le radijske motnje, v kontekstu medicinske tehnologije veliko bolj dramatične posledice.

V Direktivi EMC 2014/30/EU, člen 3, je elektromagnetna združljivost opredeljena kot: "[...] sposobnost kosa opreme, da zadovoljivo deluje v svojem elektromagnetnem okolju, ne da bi povzročil elektromagnetne motnje, ki bi bile nesprejemljive za drugo opremo, prisotno v tem okolju." V skladu s to definicijo ima EMC dva glavna vidika: Oprema ne sme povzročati elektromagnetnih motenj in okolje opreme ne sme elektromagnetno motiti.

Več podrobnosti o EMC preberite v prispevku na naši spletni strani.

LAPP rešitve za EMC zaščito

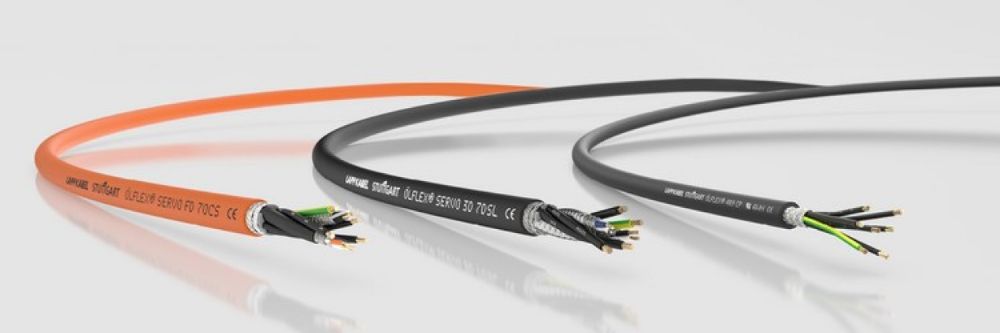

LAPP vam med drugimi rešitvami ponuja EMC zaščitene kable, vodnike, kabelske uvodnice in konektorje, ki pa so  v EMC direktivi le redko omenjeni. Za te komponente zato pogosto veljajo posebne, predvsem normativne EMC zahteve, kot so tiste iz projektnega standarda DIN EN 50525-2-51:2012. Ta standard zahteva dokaz o skladnosti z minimalno učinkovitostjo bakrenega opleta za zaščiteno različico kablov. Zaščitene različice kablov so normativno označene z oznako H05VVC4V5-K. V ponudbi kablov Lapp boste na primer našli kabla ÖLFLEX® 140 CY in ÖLFLEX® 150 CY.

Kable za večjo zaščito pred elektromagnetnimi motnjami zaščitimo na enega izmed treh načinov:

• Z opletom iz kositranega bakra: Takšne različice LAPP kablov in vodnikov je mogoče prepoznati po kratici "C" v imenu izdelka, na primer ÖLFLEX® Classic 110 CY ali ÖLFLEX® Servo 719 CY.
• Z ovojem iz bakrenih žic: Takšne različice LAPP kablov in vodnikov je mogoče prepoznati po kratici "D" v imenu izdelka, na primer ÖLFLEX® Robot 900 DP.
• Z aluminijasto laminirano plastično folijo: Posamezna jedra ali vsa jedra v kablu lahko ovijemo tudi z aluminijasto laminirano plastično folijo, ki se lahko kombinira tudi z drugimi zaščitami, kot je to na primer pri izdelku ÖLFLEX® SERVO 2XSLCH-JB, ki je zaščiten tudi z bakrenim opletom.

Nekoliko drugače so označeni podatkovni kabli z EMC zaščito, pri čemer imajo kabli s kositranim bakrenim opletom kratico "S" (Screened) in kabli z aluminijasto laminirano plastično folijo kratico "F" (Foiled). Pri podatkovnih kablih obstajata tudi dve posebnosti. Za območja, kjer ni nevarnosti elektromagnetnih motenj lahko uporabimo nezaščitene kable, ki nosijo kratico "U"  (unscreened), kot so na primer omrežni kabel Cat.6 ETHERLINE® LAN Cat.6 U, Ethernet kabel ETHERLINE LAN Cat.5e ali naši kabli UNITRONIC® BUS ASI za mrežne sisteme na proizvodnih linijah. Druga posebnost so kabli z zvito parico, kjer zasuk zagotavlja, da se učinki polja medsebojno izničijo. Te kable je mogoče prepoznati po kratici "TP" (twisted pair).

Zaščita pa nima učinka, če ni ozemljena, zato je potrebna največja možno kontaktna površina med zaščito kabla in EMC komponento kabelske uvodnice ali ohišja konektorja. Pri kabelski uvodnici SKINTOP® MS-SC-M na primer fleksibilna kontaktna EMC vzmet ustvari visoko prevoden, nizko uporen stik z EMC zaščito vašega kabla in učinkovito odvaja tokove, ki jih povzročajo zunanji moteči signali. Naša serija SKINTOP®BRUSH je na primer posebej primerna za fleksibilne premere kablov in omogoča veliko kontaktno površino z bakrenim opletom kabla. EMC kabelske uvodnice so zelo pogosto tudi že vgrajene v konektor.

EMC konektorje je mogoče prepoznati po kovinski prevodni, večinoma ponikljani površini. Tesnila so zasnovana tako, da oba dela ohišja, stisnjena ali privita drug na drugega, ustvarjata nizko uporni stik kovina-kovina. Pravokotni konektorji že imajo vgrajeno kabelsko uvodnico SKINTOP® MS-M BRUSH. EPIC® ULTRA H-A 3 in EPIC® ULTRA H-B6-24 sta na primer zato enostavna za montažo in zasnovana za veliko območje vpenjanja zaščitenih kablov. Okrogli konektorji EPIC® POWER M17, EPIC® POWER LS1, EPIC® POWER LS1.5 ali EPIC® POWER LS3 z vgrajeno EMC kabelsko uvodnico so še posebej primerni za na vibracije odporne napajalne povezave. Za senzor-, fieldbus-, resolver- in encoder- kable, LAPP ponuja na primer konektorje EPIC® SIGNAL M17 ali EPIC® SIGNAL M23.

LAPP pa seveda ponuja tudi rešitve za naknadno MEC zaščito povezav, kot so na primer ločeni bakreni opleti, EMC sponke, SILVYN®z opletom EMC AS-CU, lepilne trakove in druge.

Imate dodatna vprašanja? Z veseljem smo vam na voljo za odgovore.
